4.2.2. Снятие и установка вентилятора отопителя

1 Снимите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу и установка коробки воздухозаборника.

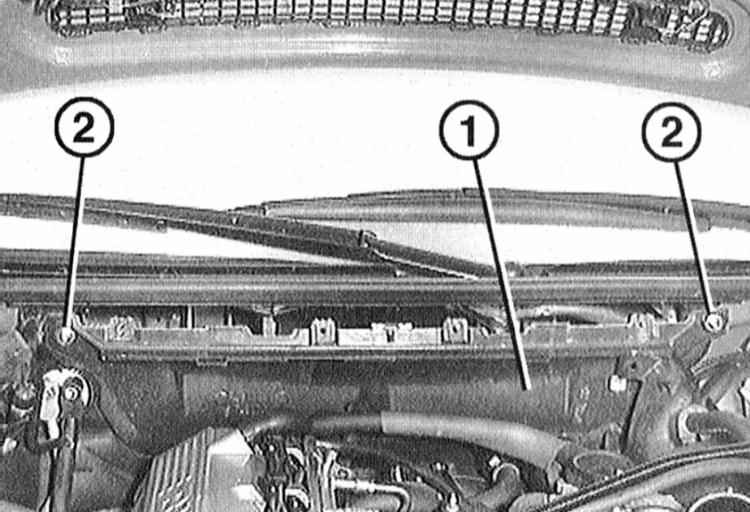

2 Отверните болты крепления и снимите запорную стенку отопителя -1- со стенки двигательного отсека -2-, немного отклонив ее наверх.

3 Снимите заслонки свежего воздуха -1- слева и справа, для чего отклоните рычаг -2- вверх.

4 Отсоедините зажимы -1-, выверните винты -2- и снимите крышку -3- электродвигателя вентилятора.

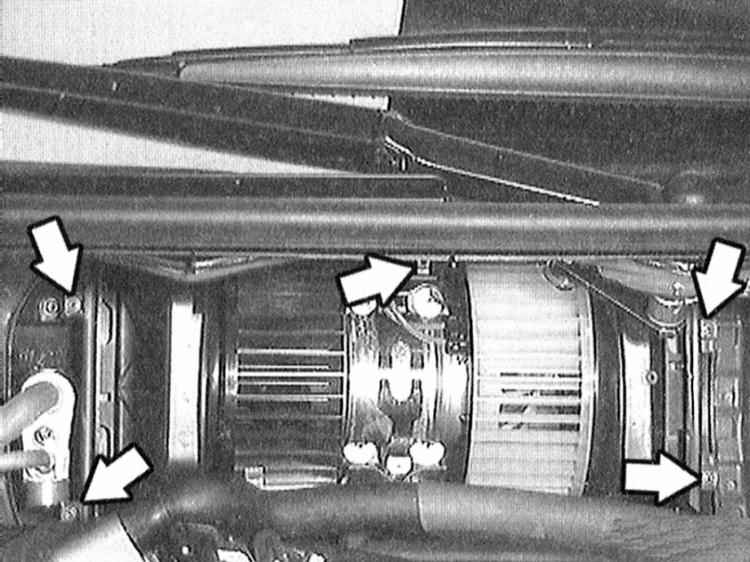

5 Выверните винты (стрелки на иллюстрации) и снимите крышку вентилятора.

6 Расстыкуйте разъем -1-.

7 Раскройте скобу -2- и откиньте ее наверх.
8 Модели 320i, 323i, 328i: Снимите верхнюю крышку двигателя, обратитесь к Разделу Свечи зажигания.
9 Отсоедините и выньте электродвигатель вентилятора -3- с крыльчаткой вперед. При этом электродвигатель сзади немного приподнимите.

0 Вставьте электродвигатель вентилятора. При этом следите за тем, чтобы планка задней крышки зафиксировалась в заднем окне двигателя.
11 Опустите скобы крепления и зафиксируйте.
12 Состыкуйте разъем на двигателе.
13 Закрепите верхнюю крышку пятью болтами.
14 Вставьте крышку электродвигателя вентилятора и закрепите ее сверху. Прижмите снизу две скобы.

15 Соедините заслонки свежего воздуха слева и справа и зафиксируйте их, для чего сместите рычаг вниз.

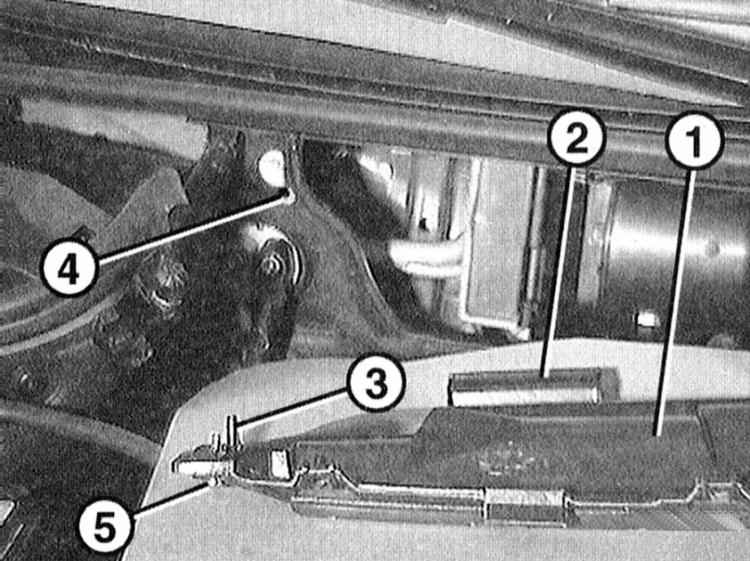

16 Соедините запорную стенку отопителя -1- двумя держателями -2- внизу в стенке двигательного отсека. Вставьте крышку обоими штифтами -3- в отверстия -4- стенки отсека и закрепите двумя винтами -5-. На сопроводительной иллюстрации показана только левая половина крышки.

17 Установите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу и установка коробки воздухозаборника.
18 Модели 320i, 323i, 328i: Установите верхние крышки двигателя, обратитесь к Разделу зажигания.

19 Снимите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу и установка коробки воздухозаборника.

20 Снимите запорную стенку отопителя.

21 Отверните четыре болта крепления крыльчатки вентилятора и снимите ее.
22 Отверните болт крепления крышки электродвигателя вентилятора и снимите ее.
23 Расстыкуйте разъем.
24 Раскройте скобу крепления электродвигателя и откиньте вверх.
25 Модели 320i, 323i, 328i: Снимите верхние крышки двигателя, обратитесь к Разделу Свечи зажигания.
26 Отведите вперед электродвигатель с крыльчаткой и выньте. При этом немного приподнимите электродвигатель назад.

27 Установите электродвигатель. При этом следите за тем, чтобы планка задней крышки зафиксировалась в заднем окне двигателя.
28 Откиньте вниз скобу и зафиксируйте ее.
29 Состыкуйте разъем электродвигателя.
30 Установите крышку электродвигателя и закрепите болтом.
31 Установите крышку колеса вентилятора и закрепите четырьмя винтами.

32 Установите запорную стенку отопителя.

33 Установите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу и установка коробки воздухозаборника.
34 320i, 323i, 328i: Установите верхние крышки двигателя.
