| 1 Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
2 Проверьте тормозную жидкость в резервуаре, при необходимости долейте до отметки Max, обратитесь к Разделу уровней жидкостей.
 |

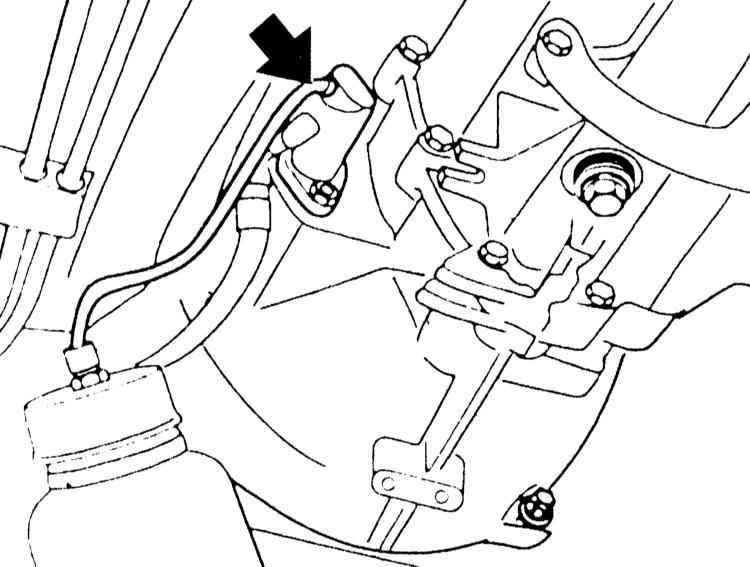

3 Снимите пылезащитный колпачок со штуцера для удаления воздуха (стрелка на иллюстрации) на рабочем гидроцилиндре. Наденьте на штуцер прозрачный шланг. |
4 Осторожно проверьте ход штуцера. Для открывания применяйте накидной ключ, чтобы не повредить шестигранника штуцера.
5 Погрузите свободный конец шланга в емкость с тормозной жидкостью, чтобы исключить попадание в систему воздуха.
6 Попросите ассистента нажать примерно 10 раз на педаль сцепления и оставить ее прижатой.
7 В этом положении откройте штуцер -3-, при этом начнет вытекать жидкость. Если вытекающая жидкость больше не будет содержать воздушных пузырьков, закройте штуцер.
 |
Следите за тем, чтобы уровень тормозной жидкости в резервуаре существенно не снижался. Для этого доливайте жидкость. |
8 Отпустите педаль сцепления и снова нажмите на нее 10 раз. Держите ее в прижатом положении и откройте штуцер для удаления воздуха. Повторите этот процесс столько раз, сколько необходимо для того, чтобы вытекающая жидкость не содержала пузырьков воздуха. При этом постоянно доливайте жидкость в резервуар.
9 Закройте штуцер на рабочем гидроцилиндре. Снимите шланг и закройте штуцер колпачком.
10 Установите нижнюю крышку двигательного отсека, обратитесь к Разделу и установка нижней крышки двигательного отсека.
11 Заполните систему тормозной жидкостью до отметки Max.
12 Проверьте работу тормозной системы и сцепления.
Удаление воздуха с применением прибора
На СТО воздух из привода сцепления удаляется, как правило, с применением специального прибора. Прибор создает давление на тормозную жидкость.
|
|
Давление не должно превышать 2 бар. |
13 Присоедините прибор к резервуару согласно описанию его изготовителя.
14 Снимите рабочий цилиндр с РКПП, обратитесь к соответствующему разделу.
|
|
Гидравлический шланг не отсоединяйте, в противном случае придется удалять воздух из системы.
При снятом сцеплении нельзя нажимать на педаль сцепления. |
15 Наденьте шланг на штуцер удаления воздуха рабочего цилиндра. Свободный конец шланга опустите в емкость с тормозной жидкостью.
 |
16 Держите рабочий цилиндр сцепления так, чтобы штуцер был обращен вверх. |
17 Откройте штуцер и выпустите жидкость до тех пор, пока прекратится появление воздушных пузырьков.
|
|
Чтобы не выдавить шток с поршнем из гидроцилиндра, СТО применяет приспособление с резьбой, посредством которого шток фиксируется или вдвигается и выдвигается. Если такого приспособления в наличии нет, шток необходимо удерживать рукой. В этом случае прибор для удаления воздуха может создавать лишь незначительное давление и должен обслуживаться ассистентом. |

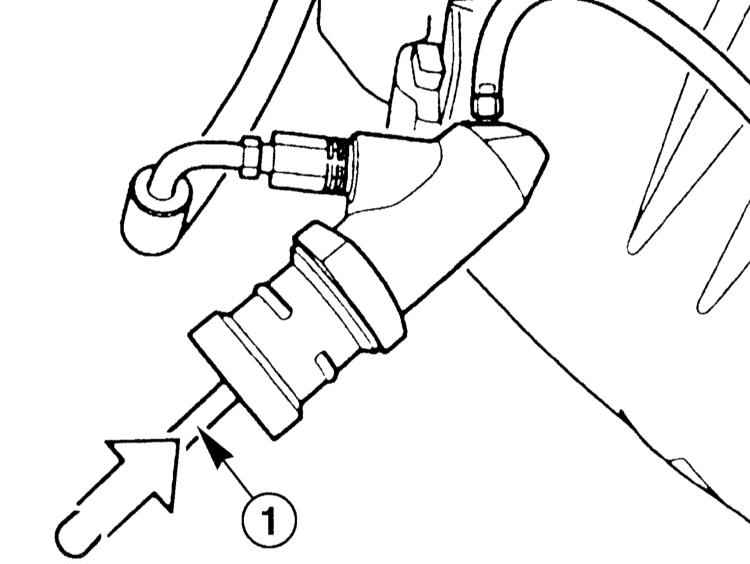

18 Медленно выпустите шток -1- на небольшое расстояние и вдавите снова до упора в рабочий цилиндр. Повторите этот процесс до тех пор, пока прекратиться появление пузырьков. После этого закройте штуцер.
19 Установите на место рабочий цилиндр привода сцепления, обратитесь к соответствующему разделу.
20 Снимите прибор для удаления воздуха.
21 Заполните резервуар тормозной жидкостью до отметки Max. Наверните пробку на резервуар. |
