4.1.6. Снятие и установка вентилятора / кожуха вентилятора

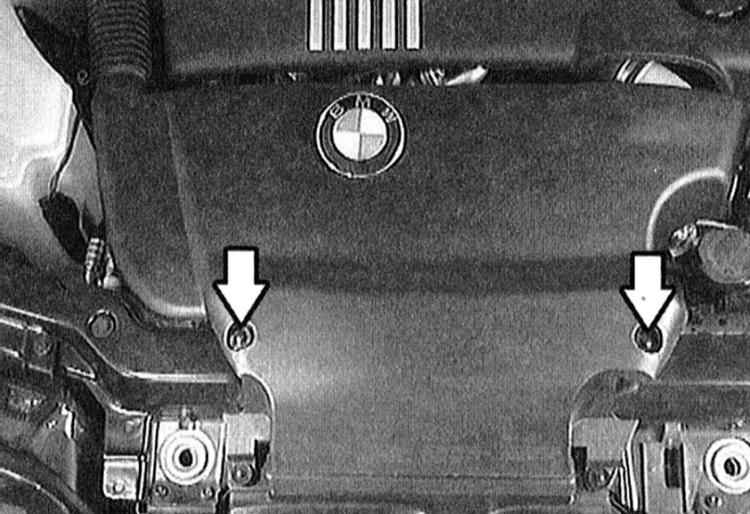

1 Снимите направляющую всасываемого воздуха, для чего снимите небольшой отверткой зажим (стрелки на иллюстрации).

320i

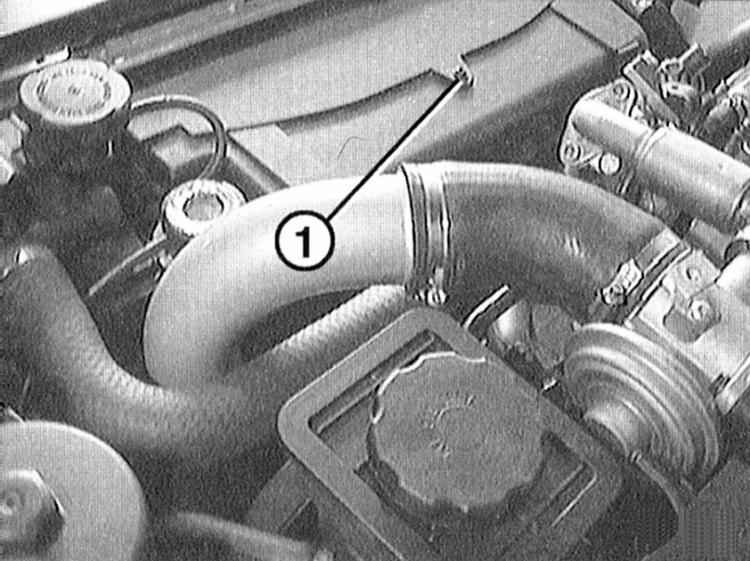

2 Снимите всасывающий трубопровод у клапана AGR (системы рециркуляции отработавших газов), для чего раскройте хомут, обратитесь к Разделу Снятие и установка впускного трубопровода.

3 Дизельный двигатель имеет жалюзи радиатора с пневмоприводом, расположенные позади вентилятора. Отсоедините вакуумный шланг -1- от вакуумной коробки. Снимите тягу привода с жалюзи, для чего снимите сбоку фиксатор -2-.

4 Выньте небольшой отверткой заклепку -3-.
5 Модели 320i, 323i, 328i с кондиционером: Снимите вентилятор с вязкостной муфтой, обратитесь к Разделу Снятие и установка вентилятора с вязкостной муфтой.

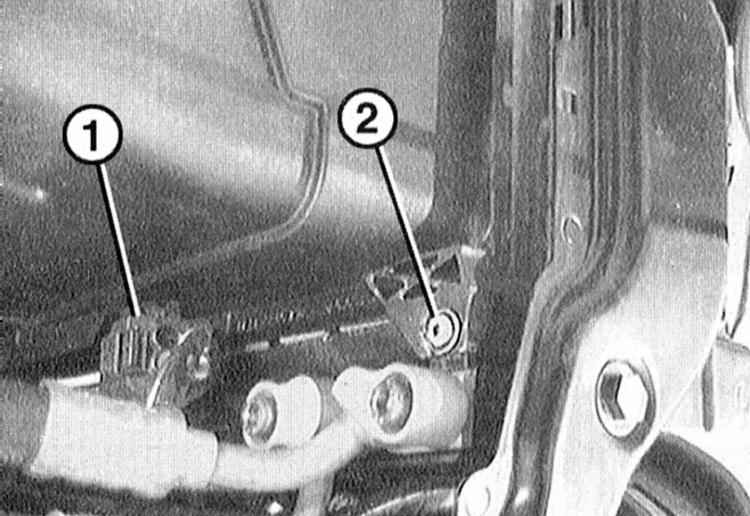

6 Расстыкуйте справа от радиатора разъем -1- электровентилятора.

7 Выверните винт -2-.

8 Выньте заклепку в точке -1- слева. Заклепка на иллюстрации не показана.

9 Слегка надавите назад на кожух вентилятора в центре сверху и отсоедините направляющую планку. Выньте вместе кожух вентилятора и крыльчатку вверх.

10 Модели 320d: Отверните винт крепления -1- и четыре другие винта крепления жалюзи вентилятора и снимите его с кожуха вентилятора.

11 При необходимости отверните три винта крепления кожуха вентилятора и снимите электродвигатель.

12 Закрепите электродвигатель вентилятора на кожухе тремя винтами.
13 Модели 320d: Закрепите винтами жалюзи вентилятора на кожухе.
14 Вставьте кожух вентилятора сверху так, чтобы обе нижние планки крепления вошли в проушины на вентиляторе.

15 Закрепите кожух вентилятора заклепкой слева на радиаторе. Поврежденные зажимы замените.

16 Вверните винт -2- справа у радиатора.

17 Состыкуйте разъем электровентилятора и зафиксируйте его.

18 Модели 320d: Соедините вакуумный шланг -1- с вакуумной коробкой. Соедините тягу привода с рычагом жалюзи радиатора и закрепите фиксатором -2-. Вставьте заклепку -3-.

19 Модели 320d: Соедините всасывающий шланг с клапаном AGR и закрепите хомутом.
20 Вставьте направляющую всасываемого воздуха, вставьте заклепку и закрепите штифтами.
