12.3.20. Снятие и установка электрического стеклоподъемника

1 Снимите облицовку двери и крышку двери в задней части, обратитесь к соответствующему разделу.
2 Отверните винты крепления стекла к стеклоподъемнику, сместите стекло полностью вверх и закрепите двумя клиньями изнутри.
3 Отверните гайки -2- и -3- крепления задней шины стеклоподъемника -1-. Предварительно удалите герметик с гайки -3-.
4 Выньте шину заднюю стеклоподъемника внутрь вниз и положите в двери.

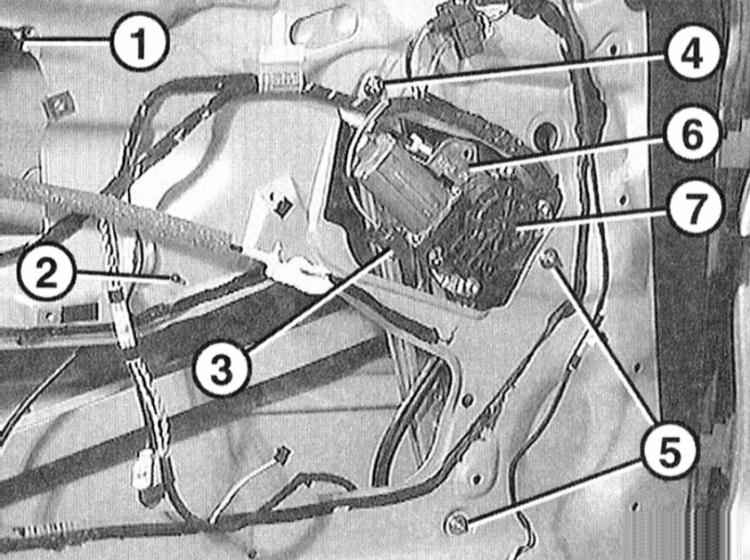

5 Отрежьте хомут кабеля -1-.

6 Выньте зажим -2-.
7 Расстыкуйте разъем -3-.
8 Отверните гайки -4- и -5-.
9 Выньте переднюю шину стеклоподъемника -6- с электродвигателем -7- внутрь вниз и положите внизу в двери.
10 Выньте стеклоподъемник из двери. При этом сначала выньте переднюю часть через отверстие в листе двери.

11 Вставьте стеклоподъемник в дверь и сместите пальцем через отверстие в листе двери.
12 Закрепите стеклоподъемник моментом 8 Н•м. Сзади на нижнюю гайку положите герметик.
13 Состыкуйте разъем у электродвигателя.
14 Закрепите зажим для направляющей троса на листе двери.
15 Закрепите верхнюю направляющую с новым хомутом кабеля на листе двери.
16 Закрепите стекло винтами и отрегулируйте, обратитесь к соответствующему разделу.
17 Установите облицовку двери, обратитесь к соответствующему разделу.
