12.3.22. Снятие и установка зеркала наружного вида / звукового сигнала высокого тона

1 Опустите стекло полностью вниз.
2 Снимите облицовку двери, снимите крышку в правой части вверху, обратитесь к соответствующему разделу.

Боковую подушку безопасности снимать не надо.

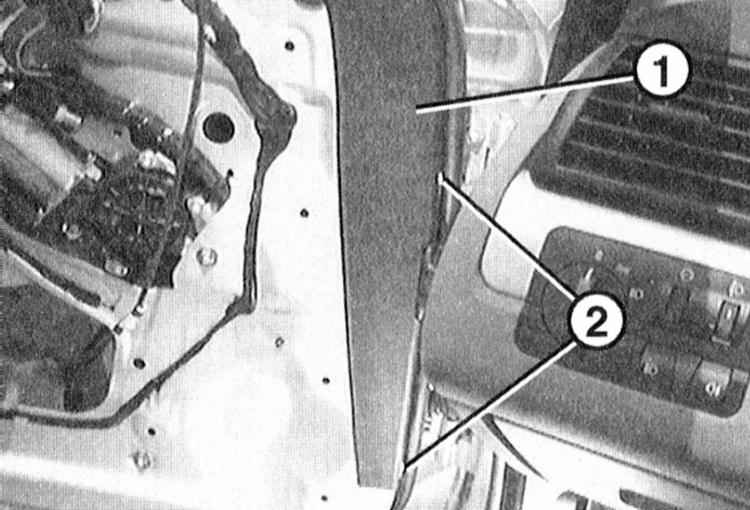

3 Выньте небольшой отверткой два зажима -2- крышки -1- с переднего торца двери.

4 Снимите крышку -1-, при этом начинайте снизу. Выньте крышку у ограничителя двери.

5 Выньте крышку вверху из плоского зажима (поз. А на иллюстрации) и отожмите вверх так, чтобы обеспечить доступ к винтам крепления зеркала.

6 Расстыкуйте разъем защиты от защемления стеклом (бело/черный кабель).

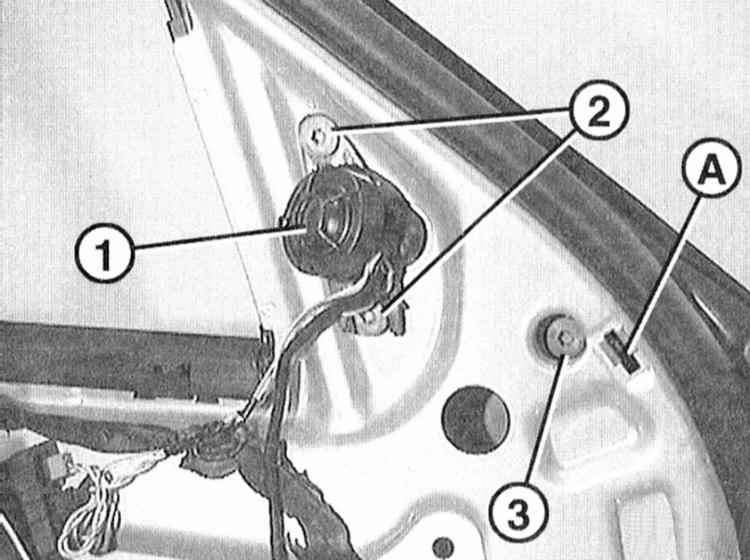

7 Отверните винты крепления -2- звукового сигнала высокого тона -1- и снимите его.

8 Расстыкуйте разъем зеркала наружного вида.
9 Удерживая зеркало снаружи, выверните винт -3-.
10 Снимите зеркало, при этом проденьте через дверь электрические провода.

11 Установите зеркало, при этом проденьте через дверь электрические провода.
12 Удерживая зеркало снаружи, закрепите его винтом -3-.
13 Закрепите звуковой сигнал высокого тона. Затяните винты -2- и -3- моментом 6 Н•м.
14 Состыкуйте разъем зеркала наружного вида и защиты от защемления стеклом.
15 Вдавите защиту от защемления в зажим -А-.
16 Вставьте крышку защиты от защемления на ограничитель двери и закрепите двумя зажимами на торце двери.
17 Установите облицовку двери, обратитесь к соответствующему разделу.
